Wzmacniacz lampowy

Fatum ciążyło nad picem. Cały czas nie chciał, aby go wykończyć, ale nareszcie się udało. Gra i buczy w dodatku wygląda nieziemsko:) Koszt wykonania całości ok. 300zł. Specjalne podziękowania dla Tomka za pomoc przy budowie pudła, DZIĘKI:)



Malowanie l'ampy

Kolejne dni upłynęły na przygotowaniach i w końcu na ostatecznym malowaniu. Czas ucieka jak niekończąca się rzeka. W niedalekiej przyszłości kolejny ciąg prac. Całość zapowiada się naprawdę fajnie, kolor najlepiej wygląda w naturalnym słońcu mieni się odcieniami błękitu. Szkoda, że skończyło mi się wolne, bo jeszcze kilka dni i piecyk grałby w nowej skórze:)

Wzmacniacz c.d. i maskownica

Wzmacniacz lampowy jest już na ukończeniu zostało tylko pomalować elementy i złożyć całość. Kolejnym gadżetem, który zacząłem produkować jest maskownica do mojego stratocaster'a. Wykonałem ją już częściowo z blachy o grubości 1,5mm. Maskownica nie wygląda jeszcze za dobrze, ale w końcu to dopiero kolejny początek:D

'





Scania kabel świateł (15pin) naprawa

Dzisiejszy wpis dotyczy naprawy kabla oświetlenia montowanego w ciągniku siodłowym Scania. Nie mogłem nigdzie znaleźć jego rozszycia dlatego publikuję na przyszłość tutaj.

Oznaczenia na kablu:

2111147

FJH711192

711192a261112EJH

CN 20.01.2016

71077591 – 003

Uszkodzenie wyglądało tak, że przewody zostały wyrwane z końcówek. Natomiast same końcówki posiadały zaprasowane kable dlatego musiałem przylutować jedynie przewody do końca końcówek. Następnie poukładać w wtyczce i złożyć. Nic trudnego należy tylko pamiętać o używaniu kalafonii przy „pobielaniu” końcówek i zamocowaniu ich w czymś gdyż możemy łatwo uszkodzić plastikową obudowę wtyczki przy podgrzewaniu.

Wzmacniacz gitarowy lampowy

W 2009 roku złożyłem wzmacniacz lampowy. Dzięki praktykom w firmie zajmującej się wzmacniaczami radiowymi spotkałem człowieka, który podarował mi lampy, podstawki oraz trafo głośnikowe. Mając jego wsparcie wybrałem z Internetu schemat i rozpocząłem budowę. Brak oscyloskopu uniemożliwił dokładne przebadanie, lecz podczas próbnych testów wzmacniacz zaskoczył pozytywnie. Mając do dyspozycji wzmacniacz tranzystorowy vox o mocy 10W oraz mój lampowy o mocy 5W stwierdziliśmy, że grają tak samo głośno. Problemy w postaci przydźwięków oraz piszczenia były spowodowane zbyt bliskim ułożeniem przewodów sygnałowych obok zasilających. Wkrótce mam nadzieję, że ostatecznie go skończę, bo nie wygląda zbyt estetycznie:)

Link do strony opis budowy wzmacniacza, nie ma błędów więc Polecam początkującym:D
http://www.audioton.republika.pl/gitarowiec.html



Przykurzona obudowa oraz kable czekające na solidniejszą obudowę gdyż ta wykonana z blachy o grubości 1mm nie zdała egzaminu.

Pierwsza wersja testowa ponieważ należy znaleźć najlepsze ułożenie kabli oraz transformatorów względem siebie.

Suszarka KBC G-65/250 - naprawa

Suszarka a poprawnie komora do badań cieplnych firmy Premed KBC G-65/250. Urządzenie pochodzące z epoki PRL które przestało działać miałem przyjemność naprawiać w jednym z laboratoriów chemicznych. Po zdjęciu pokrywy ujrzałem połączenia jak w dawnych wzmacniaczach lampowych. Niezawodność i prostota tak można określić elektronikę suszarki KBC. Po kilku pomiarach okazało się, że styki przekaźnika zakończyły swój żywot jak również jedna z cewek. Drugim obiektem do wymiany był stary przycisk który od wieloletniej służby rozleciał się całkowicie w środku (blaszki i sprężynki). Udało się namierzyć i zamówić oryginalne przekaźniki ze starych zapasów natomiast przycisk wymieniłem na obecnie produkowany zamiennik. Wszystko znów będzie działało wiele długich lat. Niestety była to szybka naprawa i nie zrobiłem zdjęć po.

Dlaczego zamieściłem ten wpis? Chciałem pokazać prostotę oraz niezawodność dawniej produkowanych przedmiotów.

Z ciekawości próbowałem uzyskać od producenta schemat elektryczny lecz nie posiadają go niestety. Cieszy jednak fakt, że produkcja komór cieplnych w Polsce dalej istnieje.

KBC G-65/250 dane techniczne:
temperatura pracy: + 40st- +250
czas nagrzewania komory bez wsadu 1,3h
napięcie zasilania 220v
moc znamionowa 1250 VA
objętość komory roboczej 0,065m3, 65 l
wymiary 500x400x325 mm

Oznaczenie którego nie można przegapić

Prosty w obsłudze panel czołowy

Płytka sterująca pracą urządzenia

Przekaźnik z uszkodzoną cewką

Oznaczanie kabli to podstawa gdy na dłuższy czas pozostawiamy nie podłączone kable

Włącznik urządzenia uszkodzony wewnątrz

Maskownica gitara

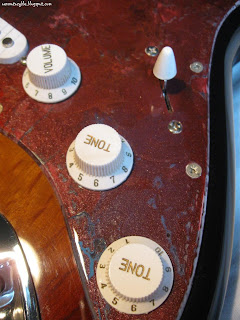

Niektórzy z Was pamiętają jak przy budowie wzmacniacza lampowego zacząłem tworzyć maskownicę do gitary z blachy. Koncepcja tworzenia maskownicy upadła, ale dawny zamysł pozostał, aby pomalować ją. Oryginalna biała maskownica została psiknięta podkładem następnie srebrną bazą i oddana w ręce szalonego malarza. Efekt przeszedł wszelkie oczekiwania kolory, kompozycja i faktura łamią wszelkie zasady:) i oto chodziło.



DesignSpark Electrical darmowe projektowanie

DesignSpark Electrical jest programem, który powinien umieć obsłużyć projektant elektryk – automatyk. Natomiast Polska wersja językowa programu tylko zachęca do instalacji. Podczas tworzenia schematów elektrycznych można posłużyć się wieloma programami wśród darmowych można znaleźć np. DraftSight co jednak odróżnia DesignSpark Electrical?

Gdy wykonuje się wiele zmian bo maszyna jest prototypem potrzeba narzędzia, które ograniczy ilość wykonywanych kliknięć. Zaczynając więc od rozmieszczenia elementów i ich konfiguracji możemy je połączyć dzięki czemu lista części (BOM), listwy zaciskowe czy nadanie numeracji przewodów będzie tworzone automatycznie lub półautomatycznie gdyż praktycznie wszystko możemy skonfigurować. Standardowa biblioteka (250 000 elementów) jest bogata w symbole jednak aby praktycznie wykorzystywać program trzeba często tworzyć własne elementy.

Co możemy zrobić za pomocą tego programu?
1. przejrzysty schemat elektryczny podzielony na sekcje w arkuszach,
2. ogólny schemat sekcji połączeniowych elementów zewnętrznych,
3. rozszycie listw zaciskowych,
4. listę elementów zawartych na schemacie (BOM),
5. wycenę części,
6. rozmieszczenie elementów w szafie sterującej.

Całkiem sporo, według mnie dlatego zachęcam do testów i napisania własnych opinii.

Na koniec wypadało by napisać słowo o wadach tego programu. Cóż dla niektórych pewnie licencja według której nie można zarabiać na tworzonych schematach bezpośrednio. Licencja programu ogranicza nas do wykorzystania prywatnego i do wewnętrznych celów biznesowych. Druga wada to z pewnością ograniczenie darmowej wersji do maksimum 15 stron schematów na projekt, ale liczba projektów jest bez limitu. Producent określa, że jeśli potrzebujemy więcej stron niż 15 na projekt to możemy się z nim skontaktować mailowo i określić ile stron by nas zadowalało designsparkelectrical@designspark.com. Nie próbowałem jeszcze kontaktu w tej sprawie gdyż mieściłem się w limicie. Kto wie może producent zrobi wyjątek dla kogoś kto potrzebuje więcej?
Ja jestem mile zaskoczony tak dobrym oprogramowaniem w wersji darmowej które można wykorzystywać i polecam je gdyż nauka jego obsługi zajęła mi jeden dzień z przerobieniem tutoriali (zawartych w programie) zaś drugiego dnia rysowałem już swój właściwy schemat.

Program można pobrać ze strony:
https://www.rs-online.com/designspark/electrical-download-and-installation

-------------------------------------------------------------------------------------

Ogólny schemat grup elementów

Listwa zaciskowa

Przykładowy schemat

KEYENCE KV-H6WE2 Ladder builder

Kolejne wyzwanie to sterownik KEYENCE KV-40T2W.

Może nie byłoby w tym nic ciekawego gdyby nie fakt, że na oficjalnej stronie producenta nie można pobrać demo starej wersji oprogramowania do tego sterownika.

Udało mi się zdobyć linki do programu demo "KV-H6WE2 Ladder builder", które zamieszczam poniżej:

http://turbobit.net/jmdxrfuv2ux1.html

http://uploaded.net/file/vk59brq5

http://gigapeta.com/dl/7233556a1f434e

Darmowa wersja ogranicza nas niestety tylko do 50 uruchomień jak również czasowo, gdyż po 2 godzinach pracy wyrzuca komunikat że przekroczyliśmy czas pracy dla wersji demo :)

Na szczęście na moje potrzeby to w zupełności wystarcza.

Aby lepiej zapoznać się z sterownikiem i oprogramowaniem zdobyłem również dokumentację, która jest dosyć obszerna również dzielę się linkiem poniżej:

http://turbobit.net/wer93x8hg054.html

http://ul.to/5pof46r5

http://gigapeta.com/dl/7233648a7be9f0

Niestety przygód nie było końca ponieważ nie miałem kabla żeby skomunikować się z sterownikiem.

Na szczęście w instrukcji producent opisał jak należy go wykonać:

Instrukcja wykonania nie działającego kabla komunikacyjnego

Jakie było moje rozczarowanie gdy okazało się że uszkodziłem sobie port COM w komputerze (SIC).

Wymiana laptopa i zamówienie oryginalnego kabelka (OP-26487 + OP-26486) opóźniło mnie o 3 tygodnie z pracami.

Cóż w końcu jednak otrzymałem kabelek producenta i pierwsze co zrobiłem to sprawdziłem czy zgadza się jego rosszycie z tym z instrukcji..... I wiecie co? Nie zgadza się (!) Nie wiem czy to było celowe działanie czy jakiś błąd, ale uszkodzony port już wystarczająco osłabił moją wiarę w poprawną dokumentację.

Po podłączeniu fabrycznego kabelka do sterownika komunikacja była poprawna i mogłem pracować dalej.

Wniosek na dziś: Nie ufać instrukcjom :)

CH340 - SIEMENS S7-200 - USB-RS232

Ostatnio zmierzyłem się z sterownikiem Siemensa S7-200.
Standardowy kabel połączeniowy na RS-232 (6ES7 901-3CB30-0XA0) działał bez problemu.
Postanowiłem jednak spróbować komunikacji za pomocą zamiennika na USB.
Problemem okazał się brak sterownika do kabla (chińska mała płytka zawierająca
sterowniki opisane krzaczkami nie dały się zainstalować).

Podaję linki do pobrania sterownika CH340 dla Windows 8 (działają również dla XP):

http://turbobit.net/npuvkm6vnjux.html
http://uploaded.net/file/mc82tqrf
http://gigapeta.com/dl/7233553a998c7c

Procedura podłączenia steronika Siemens S7-200:
- Podłączyć kabel do sterownika i komputera
- Jeśli w menadżerze urządzeń mamy nieznane urządzenie to zainstalować steronik
- Ustawić prędkość transmisji i jej typ (przejściówka Siemnsa) (u mnie pin 2 na "1" reszta na "0")
- W V4.0 STEP 7 MicroWIN ustawić rodzaj połączenia i wykryć sterownik (sprawdzić prędkości i numer portu com kabla połączeniowego)
- UWAGA do kabla USB: Połączenie należy ustanawiać w ten sposób, że w Step 7 w zakładce Set PC/PG Interface należy wybrać PC/PPI Cable i w Properites - zakładka Local Connection wybrać odpowiedni COM. (COM można sprawdzić w menedżerze urządzeń – kabel pojawi się jako CH340) . Dla Win XP proszę nie wybierać połączenia przez USB. Nie wiem dlaczego, ale na Win 7 działa przez USB, natomiast w Win XP nie.
- Jeśli powyższe są OK to połaczyliśmy się ze sterownikiem

Jeśli masz jakiś problem to pisz: polskigracik@gmail.com

Nieznane urządzenie w menadżerze urządzeń

Standardowy kabel połączeniowy na RS-232 (6ES7 901-3CB30-0XA0)

Po instalacji sterownika CH340
